FSB系列氟塑料化工泵概述:
FSB系列氟塑料化工泵泵体,叶轮,泵盖采用金属嵌件外包氟塑料压制成型.轴封采用先进的外装式波纹管机械密封,方便可调,本产品结构紧凑,性能稳定可靠.广泛用于制酸制碱,汽车酸洗,喷漆工艺,废水处理,电镀,农药,有色金属冶炼中的电解液输送,离子膜项目的氯水输送行业.
适用温度:-20℃～100℃
FSB系列氟塑料化工泵技术参数:
流量:3.6～100m3/h;
扬程:15～55m;
转速:2900r/min;
功率:1.5～18.5KW;
进口直径:25～100mm;
适用温度:-20℃～120℃.
FSB系列氟塑料化工泵结构:
FSB化工泵由泵体.叶轮.后盖.密封件.支架.泵轴.轴承.连轴器.吊^镙栓.镙母.底扳组成.
1,泵体:左右两边连接部分内埋钢质法兰囫各一只楱压塑料合金制成.
2,后盖右边一侧内埋一只不锈钢板（1Cr18Ni9Ti）模压塑料合金而成.
3,叶轮:采用接轴连接方法.金厲轴力优质钢糟加工后外包塑料合金模压而成.使叶轮与金厲接轴牢固地结为一体.保证轴根与叶轮后部承受随旋转时的扭矩力.这样介质浸湿部分为塑料合金.
4,机械密封:采用WB2型,ST型不用冷却水可调式端面密封技木.由碳化硅,高纯度氯化铝陶瓷.墳充四氟.石墨等材料制成.
FSB系列氟塑料化工泵使用与注意事项:
安装及注意事项
1.在安装前应对泵和电机进行检査,各部分应完好无损,泵内无杂物.
2.将本泵放置水平位置上接上进,出管和接通电源.最后用手盘动联轴器.检査有无碰擦现象.转动轻松均
勻则安装结束.
3.塑料合金泵钢度较金属差,故管路重量不能直接压在泵体上,迸,出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏.
4.所有接合处必须保持密封.以防漏气,液影响泵的工作性能.
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作.
起动与停车
1．往水泵内注足液体（引液）.
2．桧査支架油室的油位是否在规定范围内.
3．检査电动机运转方向.调看泵的旋转标记.
4．关闭出口阀门及压力表旋塞.
5．启动电机.打开压力表旋塞.慢慢打开出口阀门,当压
6．重要停车时,首先关闭出水阀,再切断电源.力表指针指到需要的位置时.停止出水阀门大小的调整.
FSB系列氟塑料化工泵拆卸与安装
FSB系列氟塑料化工泵的拆卸
1．FSB系列氟塑料化工泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开.
2．松开泵体后盖的连接螺栓.用木柄轻击泵体脱开.
3．松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓.
4．松开机械密封动!不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶
轮,后盖,密封件动环.松开后盖上压盖螺钉.取出靜坏.
5．松开泵轴左右压盖螺钉.取出泵轴,轴承,清洗支架油室.
FSB系列氟塑料化工泵装配
按拆卸的相反顺序将密封件动环,靜环,后盖,压盖,叶轮,泵体等装上紧定螺栓.

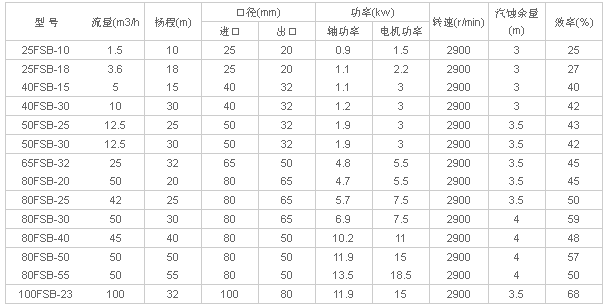

FSB型氟塑料化工泵的型号与性能参数
