BRY型风冷式热油泵概述：
BRY 型风冷式热油泵为单级悬臂式结构分为脚支撑和中心支撑,泵的进口为轴向吸入,出口为中心垂直向上.泵和驱动电机通过弹性联轴器合装于同一底座上.整个机组无需加冷系统.主要由壳体、转子、轴承、密封等部分组成,采用填料密封结构（详见图二）,附加耐温油封,起辅助密封的作用.泵与电动机采用三爪型弹性联轴器联接.
该泵从设计上改变了传统的热油泵结构,采用自然散热的冷却方式,减少了泵的体积,使结构简单,节约运行费用,安全可靠.
BRY型风冷式热油泵适用范围:
适用于输送不含固体颗粒的弱腐蚀性高温液体,适用温度-20～+350℃,也可根据用户需要,过流部件选用不同材质,输送具有腐蚀性或其它特殊性能的液体.
用途:
石油化工业、纺织印染工业、染料工业、木材加工、塑料橡胶加工工业、食品工业、造纸印刷等行业.
结构特点:
泵采用软填料密封,具有良好的热适应性,密封可靠无泄漏.无附加冷却设备,运行费用低.性能先进效率高、体积小、噪声低、能长期稳定运作.
BRY泵为轴向吸入、脚支撑结构,BRYG为管道型式.
1、降低热油泵密封温度的办法:
（1）国产泵在密封腔周围设冷却水套,通以冷水进行冷却,可使密封腔温度降低到200-250℃.
（2）对单端面密封,采用注入式冲洗,SZ-360水环式真空泵从外界引清洁的、温度100℃左右蜡油（一般不用柴油,因为柴油是成品）,既降低了温度,又改善了工作环境,是行之有效的办法.
（3）压盖外侧采用急冷水；除了降低温度,还可防止下水管路堵塞.
2、热油泵采用的密封结构:
（1）单端面密封:采用注入式冲洗, 工程塑料隔膜泵冲洗液为100℃左右的减二线蜡油,压力比密封腔内高0.05**0.15Mpa.压盖外侧采用热水（软水）进行急冷.一般可以使用一个周期（十个月）.
（2）金属波纹管机封:结构紧凑,安装方便,在同样的辅助系统情况下,寿命为普通密封的2**3倍.
（3）双端面机封:采用循环冲洗,加外部冷却,寿命是单端面的1.5-2倍.
（4）摩擦副选用硬对硬（YG6/YG8、SiC/SiC等）,热油泵对粘度高,含少量固体颗粒的介质或有结晶产生的介质,有很好的效果.
1、热油泵的特点:
温度高:一般是360-380℃；
压力低:泵入口压力在0.1X0.3MPa.
介质粘度大:工作温度下的粘度为0.06X2X10-4m2/s（6X200厘施）.
含固体颗粒:有催化剂(如催化油浆泵),有机械杂质,有的是生成的焦炭.
2、热油泵的机械密封失效的主要形式及原因
失效的主要形式:
（1）密封表面磨损(当动环为WC、静环为石墨时,静环表面出现环状沟纹).
（2）当动环为热装结构时,动环松脱.
（3）动环与轴套之间结水垢,动环不能浮动.
（4）动环密封圈磨损或翻边(PTFEV形圈).
（5）静环离位等.
原因:主要是高温使介质汽化；使摩擦副性能下降；使冷却水结垢；使热装环松脱.由于高温,使泵容易抽空,使静环离位、动环密封圈翻边等.热油泵是一种理想的热油循环泵或作载热体输送泵,是热交换设备上理想的配套用泵.

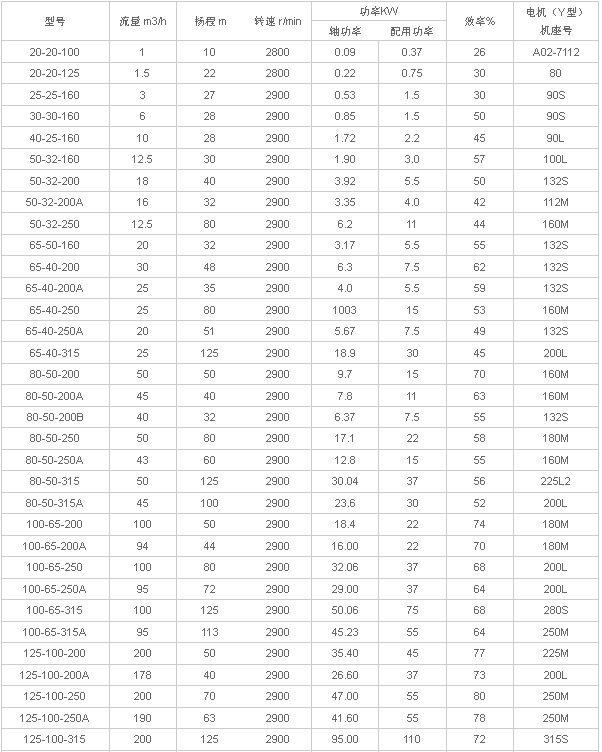

BRY型风冷式热油泵性能参数表
